　Esシーズンたけなわになりました。先日、銚子までドライブしましたが、札幌の局と１時間安定に交信できました。
　よーしというわけで、この時季にずっと実験してみたいと思っていたマグネチックループアンテナ（ＭＬＡ、欧米では、MiniLoopと呼ぶようです）にこの数日取り組んでいます。

基本的な情報はここにあります。
http://www.aa5tb.com/loop.html

　具体的な製作法は、日本語でマグネチックループアンテナで検索するといろいろなWebがヒットします。
小形にして高性能、電磁型なのでノイズを拾いにくいといわれています。いわゆるアパマンハムにも人気があります。14～28MHzだと海外との交信も可能だそうです。

　ループは使用したい周波数の1/8λ程度の銅パイプを円形に曲げて作り、一次側（送信機側）はそのメインループの直径の1/5程度でよい（できればファラデーシールドをする）といわれています。

　適当な銅パイプが無いので、最初は8D2Vで実験してみました（編組だけ使い、芯線は遊ばせておく）。直径は８０ｃｍ、ＶＣは何とか使えそうな150ｐＦ（50～100W出力でも高耐圧が必要）。受信しながらＶＣを回すと、外来雑音がサッと増えるところがほぼ同調点ですが、これは大変クリチカルです。簡単にやるには、減速装置付きのモータで正転・逆転させて最良点を見つけることです。もっとすすめると、バキュームＶＣをコンピュータ制御して動かすことになります（いずれこれをやります。
インターネット上に、大変参考になるサイトがありました。）

　私の場合は取り敢えず実験ですので、ＶＣは絶縁がよいツマミを付けて手で回す原始的な方法。屋外で車載機につないで受信してみたところ、このMLAで7.8MHz～25MHz位は受信出来ることがわかりました。（ＶＣのストレーキャパシティが大きいので、28MHzまでいきませんでした。）

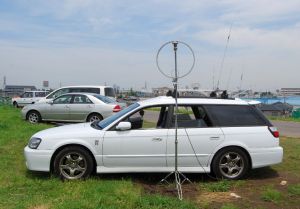

○ポールはホームセンターで入手出来る塩ビパイプを使いました。　　ポール上部にループを固定するＴ型の継ぎ手をつけ、パイプ上にＶＣをとりつければ骨格はできあがりです。ループとＶＣの接続は可能な限り短くなるようにＶＣの位置を決めます。

　その後、ストレーキャパシティが少なそうな高耐圧の50pFのＶＣをつけた２号機を作り、ループをステンレスバンドにして実験しました。直径45CMのループで、JA8と交信成功。
　あるサイトに「自転車のアルミホイールを活用する」例をみて、これはイイッと真似してみることに・・・。スポークが錆だらけのホイールがありましたので、スポークをカッターで切って、ホイールだけにしました。２４インチ用、２６インチ用の２種を調達。まずは、２４インチ用を取り付けて、受信してみました。18MHz～29MHzで使えることを確認。次は、２６インチ用にしてみます。（同調可能なら、ループは大きい方がよいと考えられますので。）

　性能は？利得があるビームアンテナではありませんので、過大な期待は禁物です。短縮ホイップとMLAを切り替えて28MHz/29MHzで聞き比べをしてみました。ホイップの方がよかったり、MLAの方がよかったりでまだはっきりしないというのが現状です。ただ、29MHzＦＭでグランドウェーブで交信した局には、ホイップにすると弱くなるというレポートをもらいました。

　今後も実験を続け、ローバンドで使えるものを作る予定です。
いろいろな疑問点がありますので、それも試行錯誤で試してみるつもりです。小形で、地面から少し高くしたところで実験出来るMLAならではです。

・ループは普通１回巻きだが、２，３回巻ではダメなのか？
　（ローバンド用、特に80/75mバンド用、160mバンド用ではワンターンループを作るのが困難です。数回巻きで小形にしたいところ。数回巻きで間違いなく同調するはずですが、性能がどうなるのか確認したいと思っています。）
）
・ループの素材、太い同軸（編組だけ使う）で実用になるのではないか？あるいは、太い銅線を多条にしてもいいのではないか。
・ＶＣはループの上に入れる例が多いが、重いＶＣをループ下部においたらダメなのか？（ローバンドでは工作上重要なことです。海外の製作例では下に置いてあるのがありました。私の予想では、大丈夫！ループとＶＣで使用周波数にチューニングできればいいので。）

　送信可能なミニループですが、勿論受信にも使えます。いずれにしても同調はきわめてシャープですから、広帯域受信するには、ＶＣのリモコンを如何にスマートにおこなうかがポイントでしょう。ＶＣ回すと、受信している信号がサァっと強くなる点がわかるのはなかなかいい気分です。(FMではこれがわからないので、ＳＳＢかＡＭモードで同調点を探ります。）受信用なら、ギャップが少ない受信用ＶＣで大丈夫です。受信専用ループなら、参考になるサイトが結構あります。
